雙聯切換過濾器
產品介紹
雙聯過濾器是也稱雙聯切換過濾器它是由兩臺不銹鋼過濾器并聯而成，具有結構新穎合理、密封性好、流通能力強、操作簡便等諸多優點，應用范圍廣泛、適應性強的多用途過濾設備。濾袋側漏機率小，能有效地保證過濾精度，并能快捷地更換濾袋，過濾基本無物料消耗，使得操作成本降低。
工作原理及結構特點
本設備全部采用不銹鋼SUS304/316L制造，濾筒內裝有不銹鋼濾網和濾網支撐籃；頂部裝有放氣閥，供過濾時排放濾器內空氣作用。上蓋與濾筒連接采用快開式結構，更方便清洗(更換)濾網，三只可調節式支腳可使濾器平穩放置在地面上。連接管路采用活接或卡箍連接方式，進出料閥門采用三通球閥啟閉，操作靈活方便，無料液泄漏更衛生。管道接頭采用脹合連接，經0.3Mpa水壓試驗，三通外螺紋旋塞啟閉靈活，該設備結構緊湊，操作方便，維修簡單。 此外：可將兩個單筒過濾器組裝在一個機座上，清洗過濾器時不必停車，保證其連續工作，適用于不停車生產線過濾裝置。
適用范圍
1、化工，石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等。
2、化工生產中的腐蝕性物料，如：燒堿、濃稀硫酸、碳酸、醋酸等。
3、制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
4、輕工食品，制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等。
技術參數
|
型號 |
流入方式 |
過濾面積（m2) |
理論流量（m3/h) |
工作壓力（Mpa) |
標準進出口 |
材質（不銹鋼） |
|
WFDL-1P2S |
側入底出 |
0.5 |
40 |
1.0 |
2-3"法蘭 |
304/316L |
|
WFDL-2P2S |
側入底出 |
1.0 |
80 |
1.0 |
2-3"法蘭 |
304/316L |
|
WFDL-1P2S |
頂入式 |
0.5 |
40 |
1.0 |
2-3"法蘭 |
304/316L |
|
WFDL-2P2S |
頂入式 |
1.0 |
90 |
1.0 |
2-3"法蘭 |
304/316L |
|
過濾精度：0.3,0.5,1,5,10,15,25,50,100,200,300,400μm |
||||||

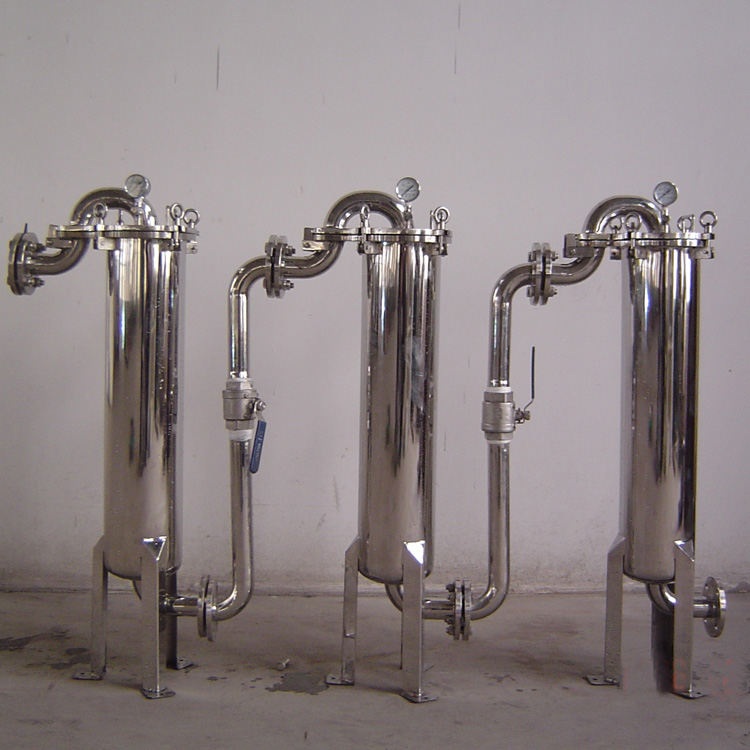

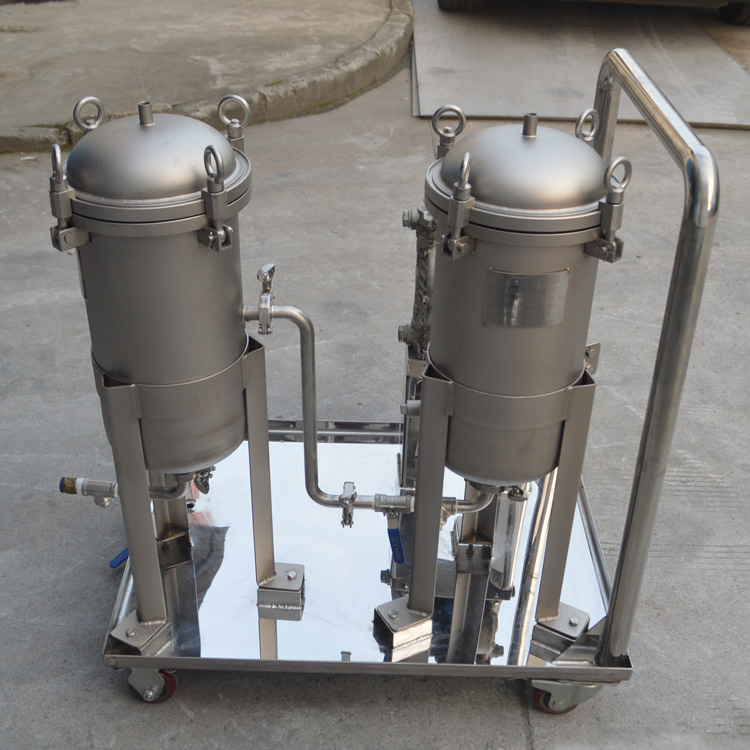

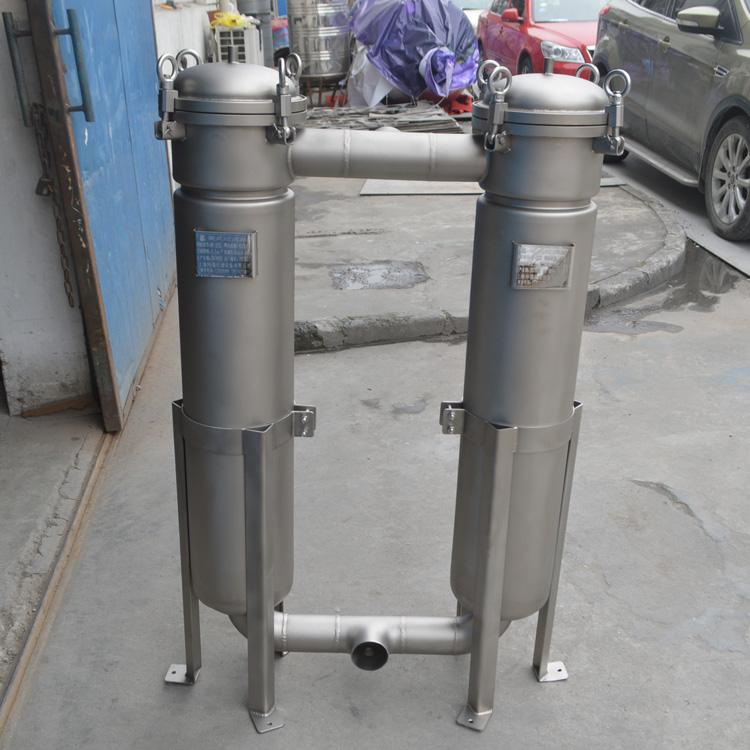

產品實拍
